XJXR-PM72D-Beijing Awaken SolarTechnology Co., Ltd

15 лет гарантии на продукцию

30 лет гарантии на линейную выходную мощность

Емкость на ящик: 36 Панель

720

Вместимость контейнеров на 40 футов:720 Панель

Высокоэффективные передовые технологии

Передовая технология ячеек PERC, применяют кремниевые пластины большого размера 182 мм, повышена мощность и КПД модуля.

Улучшенная однородность

Высокоавтоматизированное современное производственное оборудование, неразрушающая резка и разметка, и умная система контроля качества продукции.

Повышенная надёжность

Класс пригодности A, класс безопасности II, класс пожаробезопасности C; отличная устойчивость к слабому свету, высокая стойкость к солевому туману и аммиачной коррозии.

Более высокая ценность для клиента

Эффективное сокращение затрат на BOS, снижение себестоимости киловатт-часа и повышение прибыльности проекта.

Улучшенные показатели выработки электроэнергии

Более низкий температурный коэффициент (-0,34%) и более низкая рабочая температура обеспечивают выработку большего количества электроэнергии; технология полупанели обеспечивает более высокую устойчивость горячих точек.

Превосходная механическая прочность

Пройдено испытание на давление снега 5400 Па фронтальной стороны и сертификационные испытания на давление ветра 2400 Па тыльной стороны.

Высокоэффективные передовые технологии

Передовая технология ячеек PERC, применяют кремниевые пластины большого размера 182 мм, повышена мощность и КПД модуля.
Улучшенная однородность

Высокоавтоматизированное современное производственное оборудование, неразрушающая резка и разметка, и умная система контроля качества продукции.
Повышенная надёжность

Класс пригодности A, класс безопасности II, класс пожаробезопасности C; отличная устойчивость к слабому свету, высокая стойкость к солевому туману и аммиачной коррозии.

Более высокая ценность для клиента

Эффективное сокращение затрат на BOS, снижение себестоимости киловатт-часа и повышение прибыльности проекта.
Улучшенные показатели выработки электроэнергии

Более низкий температурный коэффициент (-0,34%) и более низкая рабочая температура обеспечивают выработку большего количества электроэнергии; технология полупанели обеспечивает более высокую устойчивость горячих точек.
Превосходная механическая прочность

Пройдено испытание на давление снега 5400 Па фронтальной стороны и сертификационные испытания на давление ветра 2400 Па тыльной стороны.

15 лет гарантии на продукцию

30 лет гарантии на линейную выходную мощность

Емкость на ящик: 36 Панель

720

Вместимость контейнеров на 40 футов:720 Панель

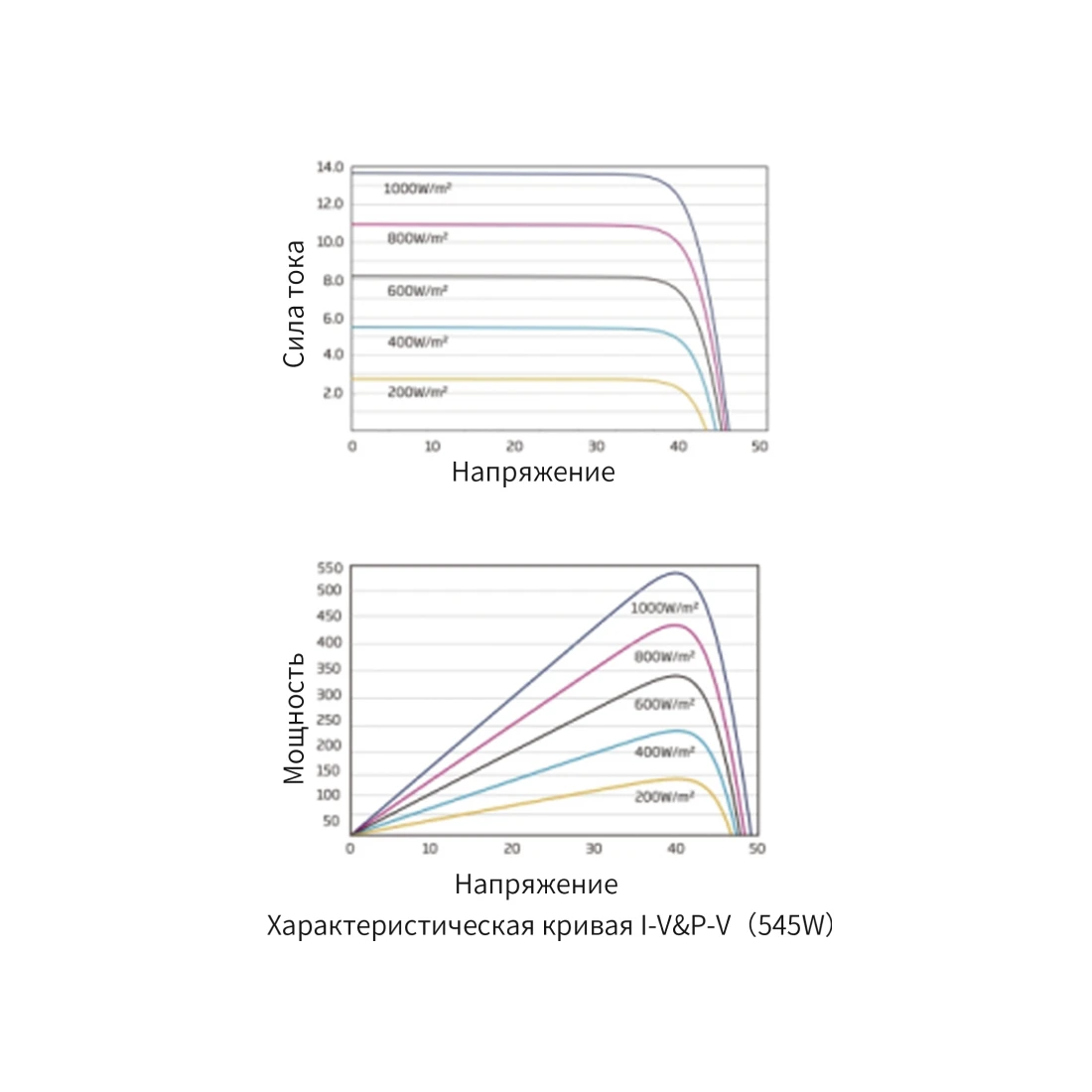

Электрические параметры (условия испытаний SCT)

Условия стандартных испытаний (SCT): качество воздуха AM1,5, интенсивность излучения 1000 Вт/м, температура батареи 25°C.

Максимальная мощность (Pmax) (Вт пик.)	530	535	540	545	550	555
Допуск мощности (Вт)	0~+3%	0~+3%	0~+3%	0~+3%	0~+3%	0~+3%
Рабочее напряжение в точке максимальной мощности (Vmp) (В)	41.31	41.47	41.64	41.8	41.96	42.12
Рабочий ток в точке максимальной мощности (lmp) (А)	12.83	12.9	12.97	13.04	13.11	13.18
Напряжение разомкнутой цепи (Voc) (В)	49.3	49.45	49.6	49.75	49.9	50.5
Ток короткого замыкания (Isc) (А)	13.72	13.79	13.86	13.93	14	14.07
КПД модуля (%)	20.50	20.70	20.90	21.10	21.30	21.40

Электрические параметры и коэффициент усиления различных тыльных сторон

в качестве примера взят коэффициент облучения 10%

Максимальная мощность (Pmax) (Вт пик.)	583	588.5	594	599.5	605	610.5
Рабочее напряжение в точке максимальной мощности (Vmp) (В)	41.31	41.47	41.64	41.8	41.96	42.12
Рабочий ток в точке максимальной мощности (lmp) (А)	14.113	14.19	14.267	14.344	14.421	14.498
Напряжение разомкнутой цепи (Voc) (В)	49.3	49.45	49.6	49.75	49.9	50.5
Ток короткого замыкания (Isc) (А)	15.092	15.169	15.246	15.323	15.4	15.477

Электрические параметры (NMOT)

Условия испытания батареи при номинальной рабочей температуре (NMOT): качество воздуха AM1,5, освещённость 800 Вт/, температура окружающей среды 20°C, скорость ветра 1 м/с.

Максимальная мощность (Pmax) (Вт пик.)	401	405	408	412	416	420
Рабочее напряжение в точке максимальной мощности (Vmp) (В)	38.57	38.78	38.99	39.20	39.43	39.66
Рабочий ток в точке максимальной мощности (lmp) (А)	10.39	10.43	10.47	10.51	10.55	10.59
Напряжение разомкнутой цепи (Voc) (В)	46.18	46.31	46.43	46.55	46.68	46.81
Ток короткого замыкания (Isc) (А)	11.01	11.05	11.09	11.13	11.17	11.21

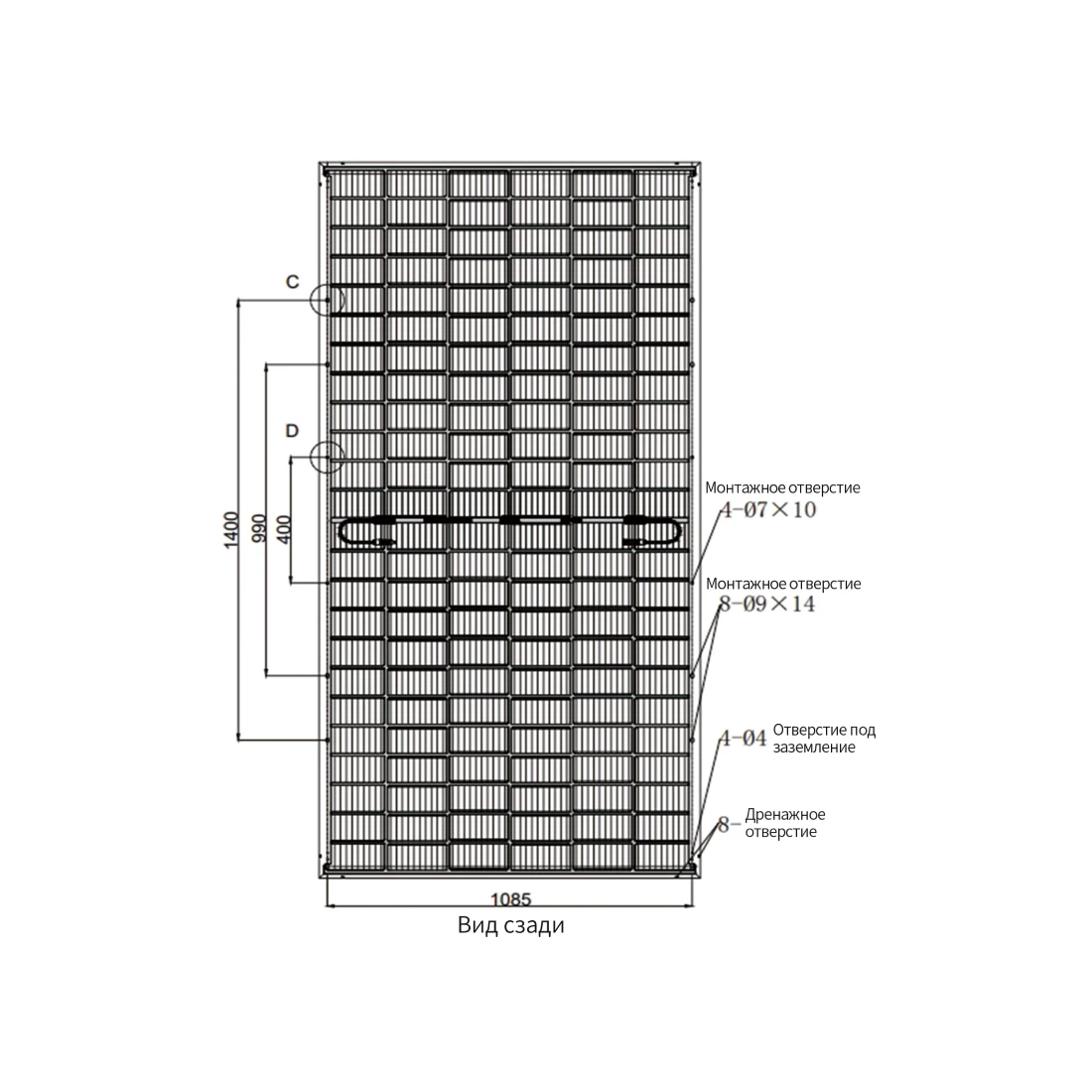

Механические параметры

Тип ячейки:	182mmX182mmPERC Mонокристаллического кремния
Количество ячеек полупанели	144 Панель

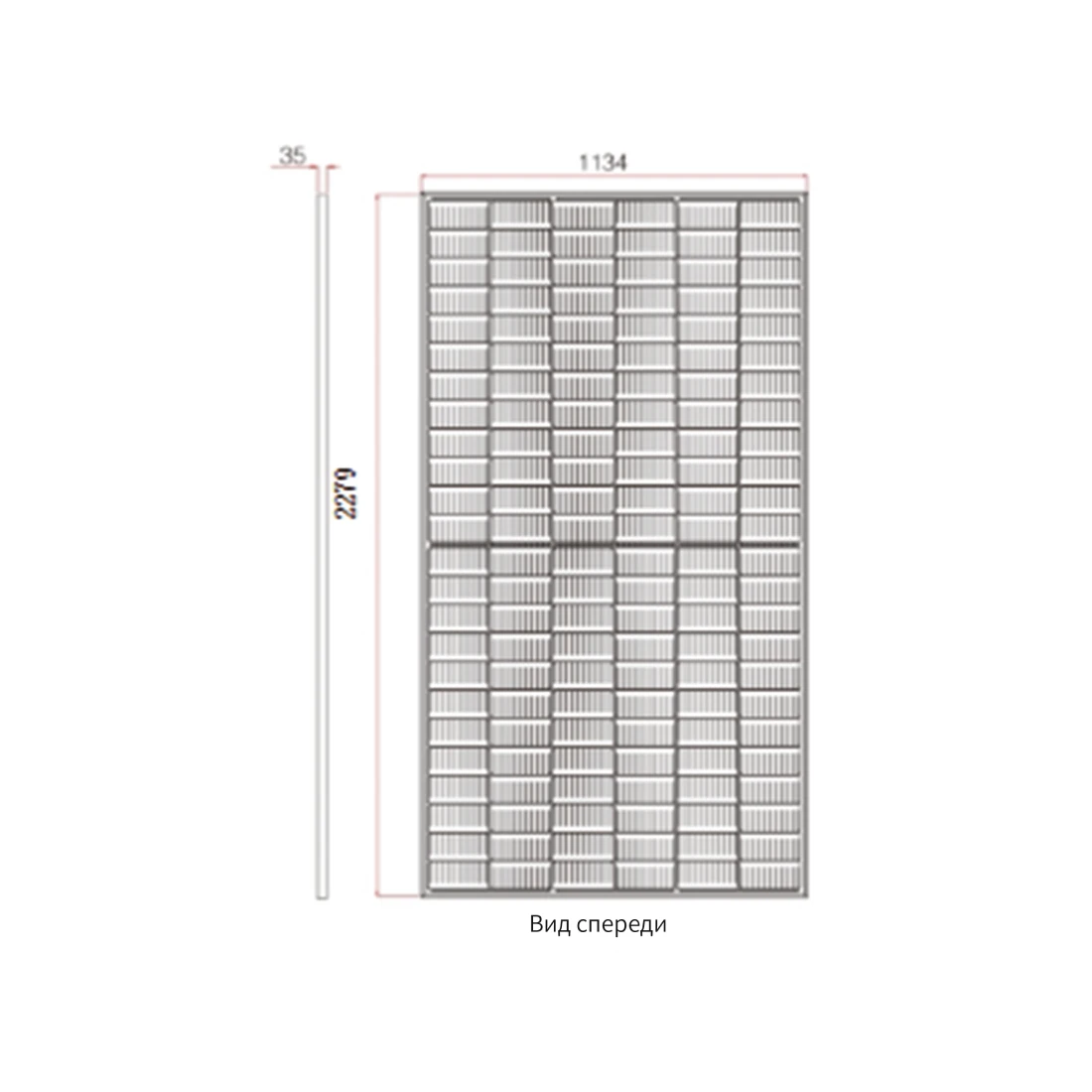

Размеры модуля	2278X1134X30mm
Вес модуля	31.5kg
Толщина переднего стекла	2.0mm Позолоченное полустальное стекло
Прокладочный материал	POE
Толщина заднего стекла	2.0mm Глазированное наполовину стальное стекло
Рама	35mm
Клеммная коробка	Уровень защиты IP68
Кабель	4.0mm²,350mm Специальный кабель для фотовольт(возможно изготовление на заказ)
Разъем	MC4、QC4

Температурный предел

NOCT (номинальная рабочая температура батареи)		41℃(土2℃)
Температурный коэффициент максимальной мощности (Pmax)		-0.350%/℃
Температурный коэффициент напряжения разомкнутой цепи (Voc)		-0.27%/℃
Температурный коэффициент тока короткого замыкания (lsc)		0.045%/℃

Предельные параметры

Не подключайте две или более цепочек модулей параллельно к одному предохранителю шинной камеры

Рабочая температура (°C)	-40~+85°C
Максимальное напряжение системы (В)	1500V DC (IEC)
Максимальный номинальный ток предохранителя (А)	25A
