XJXR-PM60D-Beijing Awaken SolarTechnology Co., Ltd

15 лет гарантии на продукцию

30 лет гарантии на линейную выходную мощность

Емкость на ящик: 36Панель

864

Вместимость контейнеров на 40 футов:864 Панель

Высокоэффективные передовые технологии

Передовая технология ячеек PERC, применяют кремниевые пластины большого размера 182 мм, повышена мощность и КПД модуля.

Улучшенная однородность

Высокоавтоматизированное современное производственное оборудование, неразрушающая резка и разметка, и умная система контроля качества продукции.

Повышенная надёжность

Класс пригодности A, класс безопасности II, класс пожаробезопасности C; отличная устойчивость к слабому свету, высокая стойкость к солевому туману и аммиачной коррозии.

Более высокая ценность для клиента

Эффективное сокращение затрат на BOS, снижение себестоимости киловатт-часа и повышение прибыльности проекта.

Улучшенные показатели выработки электроэнергии

Более низкий температурный коэффициент (-0,34%) и более низкая рабочая температура обеспечивают выработку большего количества электроэнергии; технология полупанели обеспечивает более высокую устойчивость горячих точек.

Превосходная механическая прочность

Пройдено испытание на давление снега 5400 Па фронтальной стороны и сертификационные испытания на давление ветра 2400 Па тыльной стороны.

Высокоэффективные передовые технологии

Передовая технология ячеек PERC, применяют кремниевые пластины большого размера 182 мм, повышена мощность и КПД модуля.
Улучшенная однородность

Высокоавтоматизированное современное производственное оборудование, неразрушающая резка и разметка, и умная система контроля качества продукции.
Повышенная надёжность

Класс пригодности A, класс безопасности II, класс пожаробезопасности C; отличная устойчивость к слабому свету, высокая стойкость к солевому туману и аммиачной коррозии.

Более высокая ценность для клиента

Эффективное сокращение затрат на BOS, снижение себестоимости киловатт-часа и повышение прибыльности проекта.
Улучшенные показатели выработки электроэнергии

Более низкий температурный коэффициент (-0,34%) и более низкая рабочая температура обеспечивают выработку большего количества электроэнергии; технология полупанели обеспечивает более высокую устойчивость горячих точек.
Превосходная механическая прочность

Пройдено испытание на давление снега 5400 Па фронтальной стороны и сертификационные испытания на давление ветра 2400 Па тыльной стороны.

15 лет гарантии на продукцию

30 лет гарантии на линейную выходную мощность

Емкость на ящик: 36Панель

864

Вместимость контейнеров на 40 футов:864 Панель

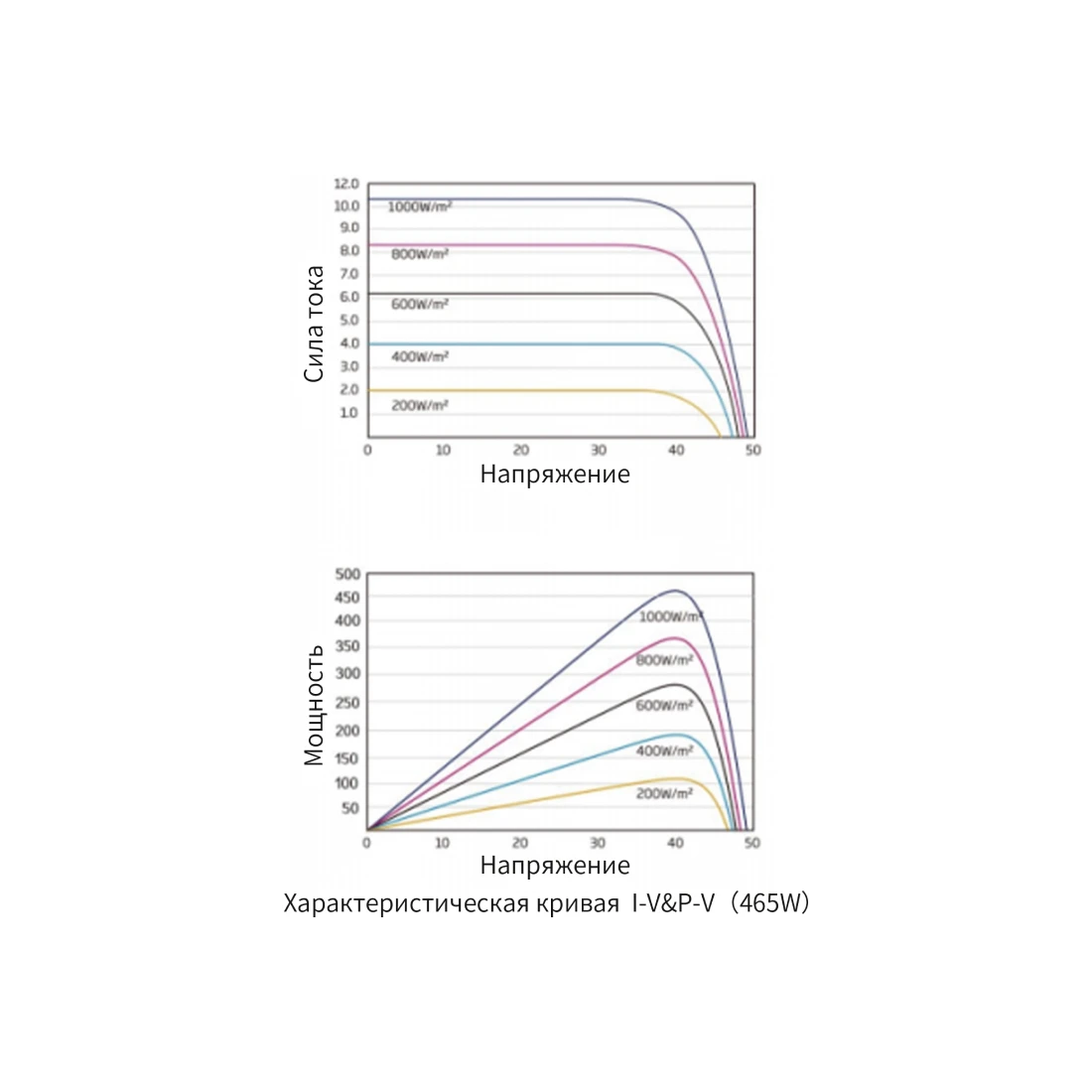

Электрические параметры (условия испытаний SCT)

Условия стандартных испытаний (SCT): качество воздуха AM1,5, интенсивность излучения 1000 Вт/м, температура батареи 25°C.

Максимальная мощность (Pmax) (Вт пик.)	400	445	450	455	460	465	470
Допуск мощности (Вт)	0~+3%	0~+3%	0~+3%	0~+3%	0~+3%	0~+3%	0~+3%
Рабочее напряжение в точке максимальной мощности (Vmp) (В)	34.25	34.45	34.65	34.85	35.05	35.25	35.45
Рабочий ток в точке максимальной мощности (lmp) (А)	12.85	12.92	12.99	13.06	13.13	13.20	13.26
Напряжение разомкнутой цепи (Voc) (В)	41.2	41.4	41.6	41.8	42	42.20	42.40
Ток короткого замыкания (Isc) (А)	13.57	13.64	13.71	13.78	13.85	13.92	13.99
КПД модуля (%)	20.40	20.60	20.80	21.00	21.20	21.50	21.70

Электрические параметры и коэффициент усиления различных тыльных сторон

в качестве примера взят коэффициент облучения 10%

Максимальная мощность (Pmax) (Вт пик.)	484	489.5	495	500.5	506	511.5	517
Рабочее напряжение в точке максимальной мощности (Vmp) (В)	34.25	34.45	34.65	34.85	35.05	35.25	35.45
Рабочий ток в точке максимальной мощности (lmp) (А)	14.135	14.212	14.289	14.366	14.443	14.52	14.597
Напряжение разомкнутой цепи (Voc) (В)	41.2	41.4	41.6	41.8	42	42	42.4
Ток короткого замыкания (Isc) (А)	14.927	15.004	15.081	15.158	15.235	15.321	15.389

Электрические параметры (NMOT)

Условия испытания батареи при номинальной рабочей температуре (NMOT): качество воздуха AM1,5, освещённость 800 Вт/, температура окружающей среды 20°C, скорость ветра 1 м/с.

Максимальная мощность (Pmax) (Вт пик.)	322	336	340	344	348	352	356
Рабочее напряжение в точке максимальной мощности (Vmp) (В)	31.86	32.1	32.34	32.58	32.82	33.06	33.3
Рабочий ток в точке максимальной мощности (lmp) (А)	10.43	10.47	10.52	10.56	10.61	10.65	10.69
Напряжение разомкнутой цепи (Voc) (В)	38.62	38.79	38.96	39.13	39.3	39.47	39.64
Ток короткого замыкания (Isc) (А)	10.91	10.96	11.01	11.06	11.11	11.16	11.21

Механические параметры

Тип ячейки	182mmX182mmPERC Mонокристаллического кремния
Количество ячеек полупанели	120片

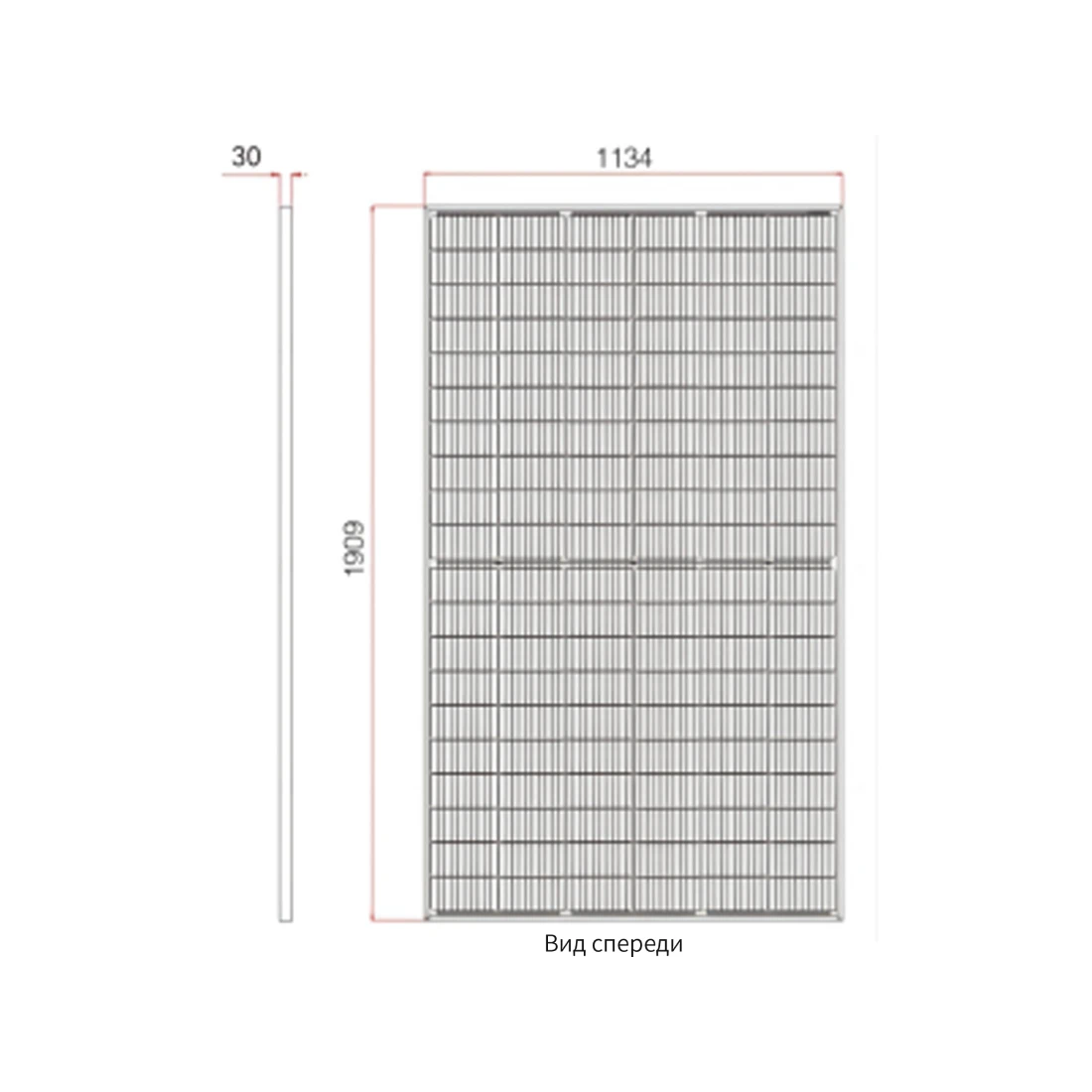

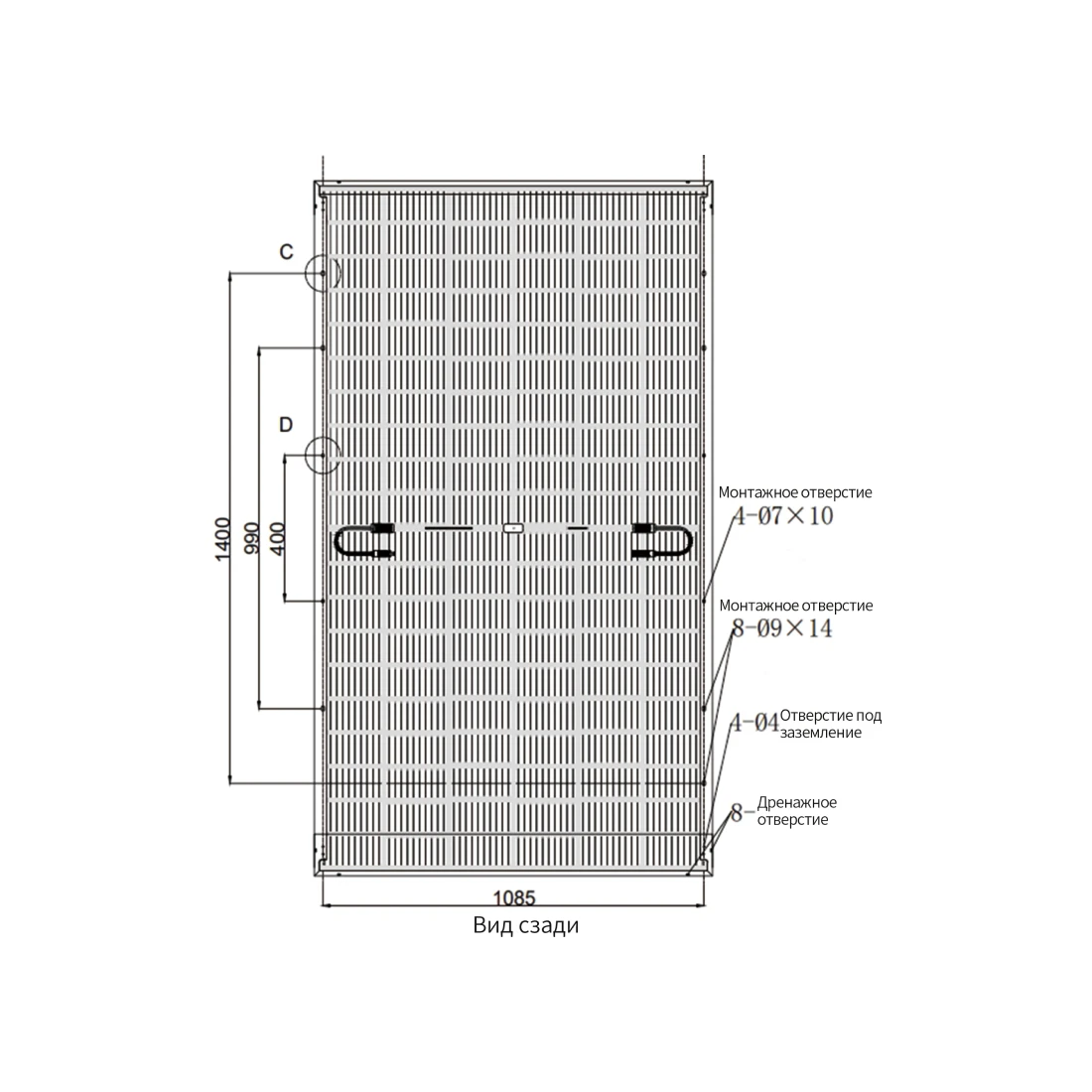

Размеры модуля	1909X1134X30mm
Вес модуля	27kg
Толщина переднего стекла	2.0mm
Прокладочный материал	POE
Толщина заднего стекла	2.0mm Глазированное наполовину стальное стекло
Рама	35mm
Клеммная коробка	Уровень защиты IP68
Кабель	4.0mm²,350mm Специальный кабель для фотовольт(возможно изготовление на заказ)
Разъем	MC4、QC4

Температурный предел

NOCT (номинальная рабочая температура батареи)		41℃(土2℃)
Температурный коэффициент максимальной мощности (Pmax)		-0.350%/℃
Температурный коэффициент напряжения разомкнутой цепи (Voc)		-0.27%/℃
Температурный коэффициент тока короткого замыкания (lsc)		0.045%/℃

Предельные параметры

Не подключайте две или более цепочек модулей параллельно к одному предохранителю шинной камеры

Рабочая температура (°C)	-40~+85°C
Максимальное напряжение системы (В)	1500V DC (IEC)
Максимальное напряжение системы (В)	25A
