XJXR-PG66D-Beijing Awaken SolarTechnology Co., Ltd

15 лет гарантии на продукцию

30 лет гарантии на линейную выходную мощность

Емкость на ящик: 31Панель

558

Вместимость контейнеров на 40 футов: 558Панель

Высокоэффективные передовые технологии

Передовая технология ячеек PERC, применяют кремниевые пластины большого размера 210 мм, повышена мощность и КПД модуля.

Улучшенная однородность

Высокоавтоматизированное современное производственное оборудование, неразрушающая резка и разметка, и умная система контроля качества продукции.

Повышенная надёжность

Класс пригодности A, класс безопасности II, класс пожаробезопасности C; отличная устойчивость к слабому свету, высокая стойкость к солевому туману и аммиачной коррозии.

Более высокая ценность для клиента

Эффективное сокращение затрат на BOS, снижение себестоимости киловатт-часа и повышение прибыльности проекта.

Улучшенные показатели выработки электроэнергии

Более низкий температурный коэффициент (-0,34%) и более низкая рабочая температура обеспечивают выработку большего количества электроэнергии; технология полупанели обеспечивает более высокую устойчивость горячих точек.

Превосходная механическая прочность

Пройдено испытание на давление снега 5400 Па фронтальной стороны и сертификационные испытания на давление ветра 2400 Па тыльной стороны.

Высокоэффективные передовые технологии

Передовая технология ячеек PERC, применяют кремниевые пластины большого размера 210 мм, повышена мощность и КПД модуля.
Улучшенная однородность

Высокоавтоматизированное современное производственное оборудование, неразрушающая резка и разметка, и умная система контроля качества продукции.
Повышенная надёжность

Класс пригодности A, класс безопасности II, класс пожаробезопасности C; отличная устойчивость к слабому свету, высокая стойкость к солевому туману и аммиачной коррозии.

Более высокая ценность для клиента

Эффективное сокращение затрат на BOS, снижение себестоимости киловатт-часа и повышение прибыльности проекта.
Улучшенные показатели выработки электроэнергии

Более низкий температурный коэффициент (-0,34%) и более низкая рабочая температура обеспечивают выработку большего количества электроэнергии; технология полупанели обеспечивает более высокую устойчивость горячих точек.
Превосходная механическая прочность

Пройдено испытание на давление снега 5400 Па фронтальной стороны и сертификационные испытания на давление ветра 2400 Па тыльной стороны.

15 лет гарантии на продукцию

30 лет гарантии на линейную выходную мощность

Емкость на ящик: 31Панель

558

Вместимость контейнеров на 40 футов: 558Панель

Электрические параметры (условия испытаний SCT)

Условия стандартных испытаний (SCT): качество воздуха AM1,5, интенсивность излучения 1000 Вт/м, температура батареи 25°C.

Максимальная мощность (Pmax) (Вт пик.)	650	655	660	665	670
Допуск мощности (Вт)	0~+3%	0~+3%	0~+3%	0~+3%	0~+3%
Рабочее напряжение в точке максимальной мощности (Vmp) (В)	37.40	37.60	37.80	38.00	38.20
Рабочий ток в точке максимальной мощности (lmp) (А)	17.39	17.43	17.47	17.51	17.55
Напряжение разомкнутой цепи (Voc) (В)	45.30	45.50	45.70	45.90	46.10
Ток короткого замыкания (Isc) (А)	18.44	18.48	18.53	18.57	18.62
КПД модуля (%)	20.90	21.10	21.20	21.40	21.60

Электрические параметры и коэффициент усиления различных тыльных сторон

в качестве примера взят коэффициент облучения 10%

Максимальная мощность (Pmax) (Вт пик.)	715	720.5	726	731.5	737
Рабочее напряжение в точке максимальной мощности (Vmp) (В)	37.40	37.60	37.80	38.00	38.20
Рабочий ток в точке максимальной мощности (lmp) (А)	19.13	19.17	19.22	19.26	19.31
Напряжение разомкнутой цепи (Voc) (В)	45.30	45.50	45.70	45.90	46.10
Ток короткого замыкания (Isc) (А)	25.28	20.33	20.38	20.43	20.48

Электрические параметры (NMOT)

Условия испытания батареи при номинальной рабочей температуре (NMOT): качество воздуха AM1,5, освещённость 800 Вт/, температура окружающей среды 20°C, скорость ветра 1 м/с.

Максимальная мощность (Pmax) (Вт пик.)	492	496	500	504	508
Рабочее напряжение в точке максимальной мощности (Vmp) (В)	34.90	35.10	35.30	35.40	35.60
Рабочий ток в точке максимальной мощности (lmp) (А)	14.09	14.13	14.17	14.22	14.26
Напряжение разомкнутой цепи (Voc) (В)	42.70	42.90	43.00	43.40	43.40
Ток короткого замыкания (Isc) (А)	14.86	14.89	14.93	14.96	15.01

Механические параметры

Тип ячейки	210mmX210mmPERC Mонокристаллического кремния
Количество ячеек полупанели	132 Панель

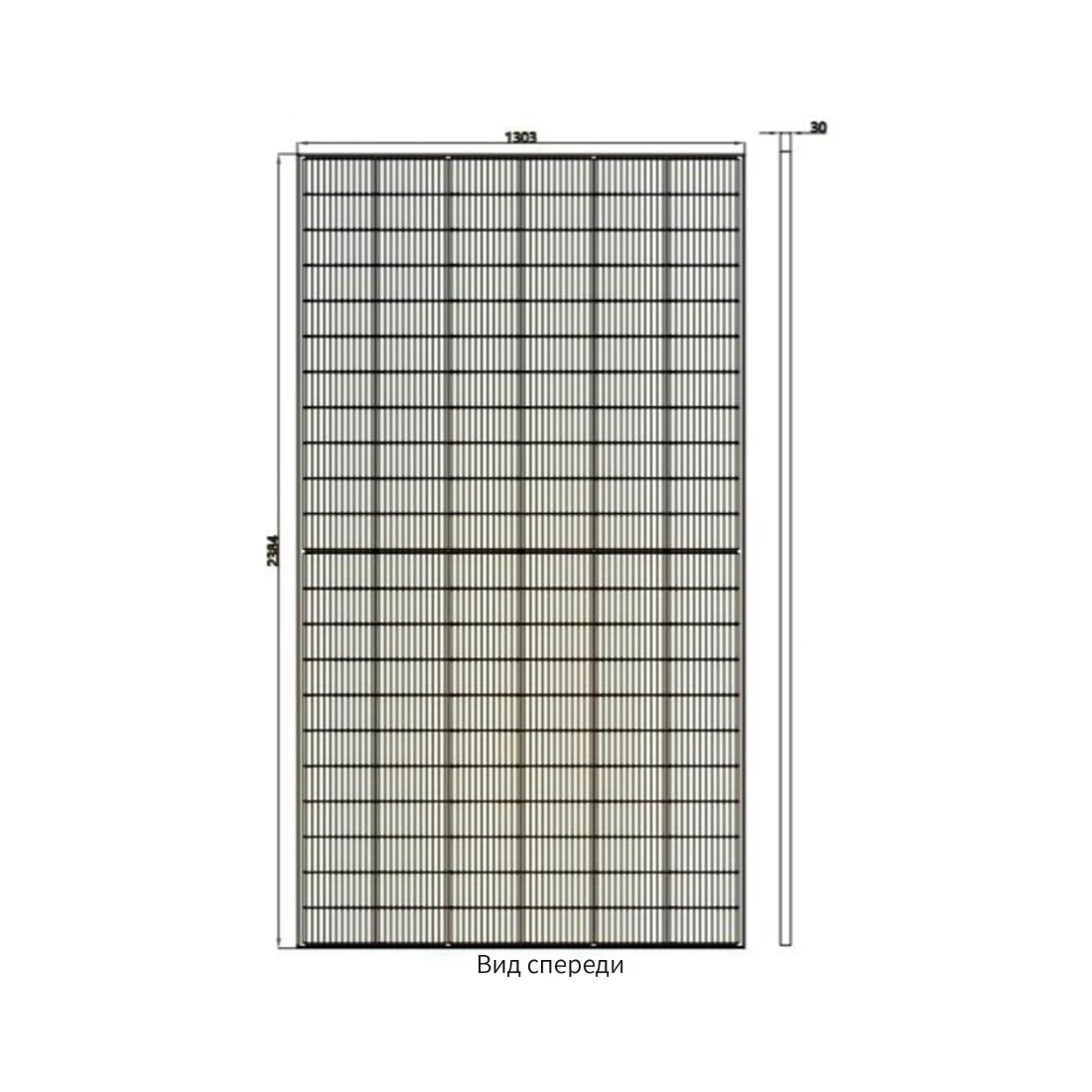

Размеры модуля	2384X1303X35mm
Вес модуля	38kg
олщина переднего стекла	2.0mm Позолоченное полустальное стекло
Прокладочный материал	POE
Толщина заднего стекла	2.0mm лазированное наполовину стальное стекло
Рама	35mm
Клеммная коробка	Уровень защиты IP68
Кабель	4.0mm²,350mm Специальный кабель для фотовольт (возможно изготовление на заказ)
Разъем	MC4、QC4

Температурный предел

NOCT (номинальная рабочая температура батареи)		43℃(土2℃)
Температурный коэффициент максимальной мощности (Pmax)		-0.34%/℃
Температурный коэффициент напряжения разомкнутой цепи (Voc)		-0.25%/℃
Температурный коэффициент тока короткого замыкания (lsc)		0.04%/℃

Предельные параметры

Не подключайте две или более цепочек модулей параллельно к одному предохранителю шинной камеры

Рабочая температура (°C)	-40~+85°C
Максимальное напряжение системы (В)	1500V DC (IEC)
Максимальный номинальный ток предохранителя (А)	25A
